L_GetFunctionalLookupTable

# include“l_bitmap.h”

L_LTIMGEFX_APIL_INTL_GetFunctionalLookupTable (pLookupTable, uLookupLen, nStart, nEnd, nFactor, uFlags)

根据指定的数学函数更新查找表中的项范围。

参数

L_INT* pLookupTable

指向要由此函数填充的查找表的指针。查找表的长度在uLookupLen参数。

L_UINTuLookupLen

控件所指向的查找表的长度pLookupTable参数。它可以是任何大于0的值。

L_INTnStart

要更新的查找表中第一个条目的索引。表中的指标与强度值对应。如果该参数值为负，则pLookupTable对应的索引值等于该参数值+ uLookupLen。其取值范围在(-uLookupLen/2)和(uLookupLen/2 - 1)之间。

L_INTnEnd

要更新的查找表中最后一个条目的索引。表中的指标与强度值对应。如果该参数为负，则对应的索引pLookupTable等于该参数的值+ uLookupLen。其可能值的范围在(-uLookupLen/2)和(uLookupLen/2 - 1)。

L_INTnFactor

属性中指定的函数操作中应用的因子uFlags参数。该参数仅在uFlags为FLT_EXP、FLT_SIGMOID或FLT_LN时使用。如果在uFlags中设置了FLT_EXP或FLT_SIGMOID，则该参数的值可以是任意整数(+/-)。如果设置了FLT_LN标志，它的值应该是>= 0。然而，如果nFactor = 0，查找表将从线性填充nStart来nEnd，不管uFlags中设置的值如何。

L_UINTuFlags

标记，该标记指示用于更新查找表的函数，以及是否pLookupTable应该包含有符号或无符号的数据。

Flags表示用于更新查找表的函数:

价值	意义
FLT_EXP	[0x0000]应用指数函数
FLT_LN	[0x0001]应用自然对数函数。
FLT_LINEAR	[0x0002]应用线性函数。
FLT_SIGMOID	[0x0003]应用sigmoid函数。

Flag表示pLookupTable应该包含有符号数据还是无符号数据:

价值	意义
FLT_SIGNED	[0x0010] pLookupTable应该包含签名数据。

价值	意义
成功	活动很成功。
< 1	发生错误。指返回代码．

此函数将使用uFlags参数中指定的预定义函数更新查找表数组。在大多数情况下，此函数与L_RemapBitmapIntensity函数。

如果(nEnd - nStart)的值超过uLookupLen，函数返回ERROR_INV_PARAMETER错误码。

的nFactor参数仅用于log、exp和sigmoid函数。如果nFactor = 0，函数在两点之间执行线性插值nStart而且nEnd并将结果存储在查找表中，不管uFlags中设置的值如何。

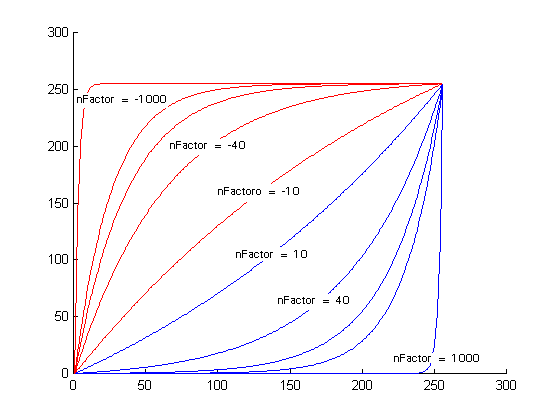

如果uFlags是FLT_EXP, nFactor的值根据以下公式修改查找表值(见下图):

地点:

nYStart =查找表的值nStart
nYEnd =查找表的值nEnd
nFirstValue = exp(0)
nLastValue = exp(nFactor/10.0)
X =选中点的强度值

如果uFlags为FLT_LN，则nFactor根据以下公式修改查找表值(见下图):

地点:

nYStart = nStart时的查找表值
nYEnd = nEnd处的查找表值
nFirstValue = 0
nLastValue = ln(1 + nFactor/10.0)
X =选中点的强度值

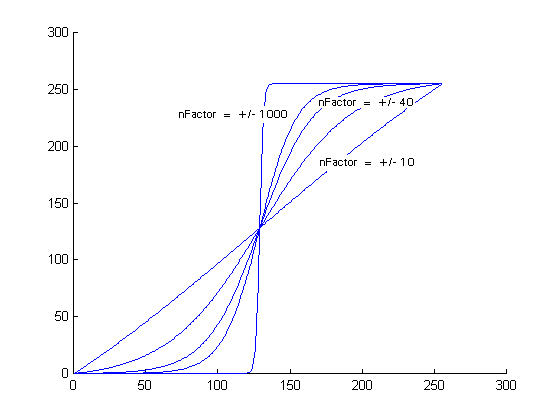

如果uFlags是FLT_SIGMOID, nFactor的值根据以下公式修改查找表的值(见下图):

地点:

nYStart = nStart时的查找表值
nYEnd = nEnd处的查找表值
nFirstValue = 1.0/(1+exp(2.*nFactor/10.0*(nStart - Center)/ (nEnd- nStart))
nLastValue = 1.0/(1+exp(2.*nFactor/10.0*(nEnd - Center)/ (nEnd- nStart)))
Center = (nEnd + nStart)/2
X =选中点的强度值

如果uFlags是FLT_LINEAR，nFactor将被忽略。该函数在两个点(nStart, nYStart)和(nEnd, nYEnd)之间执行线性插值，并将结果存储在查找表中。地点:

nYStart =查找表的值nStart
nYEnd =查找表的值nEnd

举个例子，假设用户想要选择一个点，改变该点(x)的强度值，然后执行两次线性插值:

从0到强度值x
从强度值x到范围的末端

要做到这一点，用户将继续执行以下操作:

选择该点，得到其强度值(x)
将选中点的强度值更改为一些新值(newIntensity)。
通过赋值将新的强度值存储在Lookup表中:
```
pLookupTable[0] = 0;pLookupTable[x] = newIntensity;
```
调用L_GetFunctionalLookupTable, nStart设置为0,nEnd设置为x, uFlags设置为FLT_LINEAR。

通过赋值将新的强度值存储在Lookup表中:

pLookupTable[x] = newIntensity;//可以忽略，因为查找表的值应该与前面的步骤相同。pLookupTable[nEnd] = uLookupLen;

调用L_GetFunctionalLookupTable, nStart设置为x，nEnd设置为uLookupLen,uFlags设置为FLT_LINEAR。(例如，假设图像是每像素8位。)

关于另一个例子，请参考的例子L_RemapBitmapIntensity．

必需的dll和库

LTIMGEFX
有关所需dll和库的确切列表(基于工具包版本)，请参见应用程序中包含的文件．

平台

Win32, x64, Linux。

另请参阅

功能

主题

例子

本例将使用受指数函数影响的查找表使加载的位图变暗。

L_INT GetFunctionalLookupTableExample (L_VOID)｛L_INT nRet;L_UINT LookupTable [256];/*存放查找表的数组*/BITMAPHANDLE LeadBitmap;/*保存加载图像的位图句柄/*加载位图，强制每像素24位*/nRet = L_LoadBitmap (MAKE_IMAGE_PATH(TEXT(“ImageProcessingDemo \ \ Image3.cmp”&LeadBitmap)),运算符(bitmaphandle)， 24, order_bgr, null, null);如果(nRet ! =成功)返回nRet;/*获取查找表数组由指数函数计算为所有的项目数组从0到255*/nRet = L_GetFunctionalLookupTable ((L_INT *)LookupTable, 256,0, 255, 5, FLT_EXP);如果(nRet ! =成功)返回nRet;nRet = L_RemapBitmapIntensity (&LeadBitmap， (L_INT *)LookupTable, 256,CHANNEL_MASTER);如果(nRet ! =成功)返回nRet;L_SaveBitmap(MAKE_IMAGE_PATH(TEXT)“Result.BMP”))， &LeadBitmap, FILE_BMP, 24, 0, NULL);如果(nRet ! =成功)返回nRet;/ /免费的位图如果(LeadBitmap.Flags.Allocated)L_FreeBitmap (&LeadBitmap);返回成功;｝
