支持的网络通信环境
一起LEADTOOLS日本和LEADTOOLS DICOM网络类库提供的功能实体DICOM通信的应用程序。这些函数提供一个接口的服务提供的OSI (ISO 8822)和OSI协会控制服务元素(ACSE) (ISO 8649),这被称为上层服务或UL服务。
这个UL服务允许范围广泛的现有网络环境中用于基于DICOM医学图像通信。
LEADTOOLS提供功能连接两个应用程序通过网络实体。
后两个应用实体(AEs)通过网络连接在一起,他们可以建立一个DICOM协会。建立一个协会之间建立沟通的第一步两个AEs。只有在连接“关联”可以使用多种命令AEs之间交换的消息。应用程序实体使用SOP类的协会协商可以交换和数据的编码格式。两个AEs建立一个协会如下:
AE # 1将请求消息发送到AE # 2。AE # 1被称为请求者。
助理接受AE # 2会发送响应消息AE # 1。AE # 2被称为受体。
或者,一个AE可以拒绝一个关联请求助理拒绝通过发送消息请求AE。
一个协会优雅地终止如下:
AE # 1将助理发布请求消息发送给AE # 2。
AE助理发布# 2会发送响应消息AE # 1。
关联可以被异常终止AE发送助理中止请求消息。这个消息是一个non-confirmed服务,没有一个相关的反应。
建立了一个协会后,AEs可以交换DICOM的消息。消息格式关联数据消息。
以下说明的物理安排各种关联信息的数据结构。LEADTOOLS处理创建各种数据结构的轮廓,并在某些情况下填充某些数据结构成员的值。

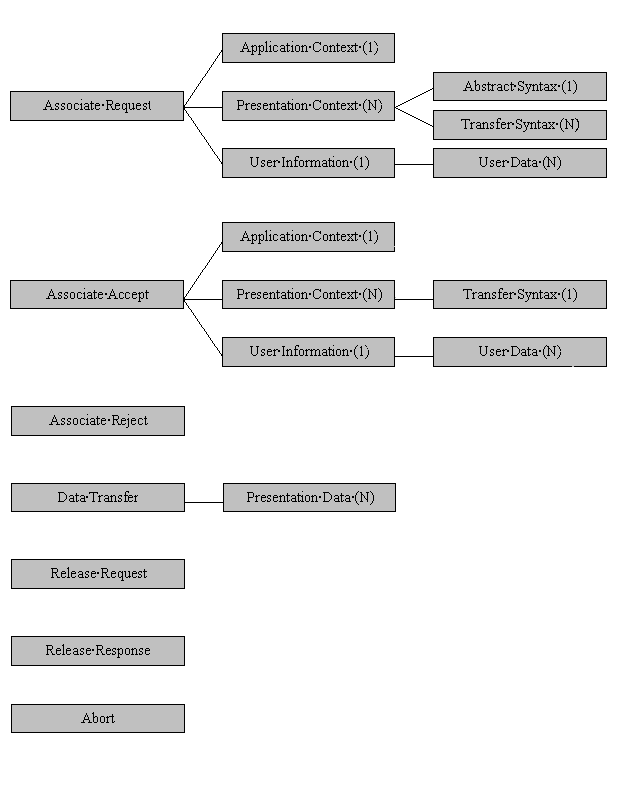

以下图片说明的数据结构的逻辑安排各种关联信息。LEADTOOLS处理装箱的各种数据结构的轮廓,并在某些情况下填充某些数据结构成员的值。
